酒店旋转门控制功能：
1确定控制核心。
例如，离散组件速度控制设备或基于计算机的速度控制模式，以及速度控制系统的组成模式，例如开环速度控制或带速度反馈的闭环速度控制。
2控制检测功能。
例如，它必须具有在线点动调试，在线可编程，自动循环，自动速度循环，爬行微调，联锁，集中控制和分散控制，功能设置和故障指示，平稳启动，快速制动和停车，灵活性
定位停车，功能互锁和联动控制等。

3模块化控制功能。

例如，核心单元，接口单元，检测单元，反馈比较单元，功能设置单元，驱动单元，显示单元，链接单元，保护单元等。
I。大容量空间和令人印象深刻的入口\\ R \\ n
Besam \\ u0027s RD3L系列三翼大型自动旋转门具有大容量，是人多的地方的最佳选择。购物车，行李车或轮椅等大型物体可以轻松通过。
RD3L旨在确保其正常操作不受风压或手推力的影响。
在紧急情况下，中间门扇可以折叠和打开，以方便人们逃脱并保持Bi Sheng产品的一致标准安全性能。
RD3L可用于各种直径不同的型号。标准设置是逆时针旋转。
RD3 / 4自动旋转门的结构

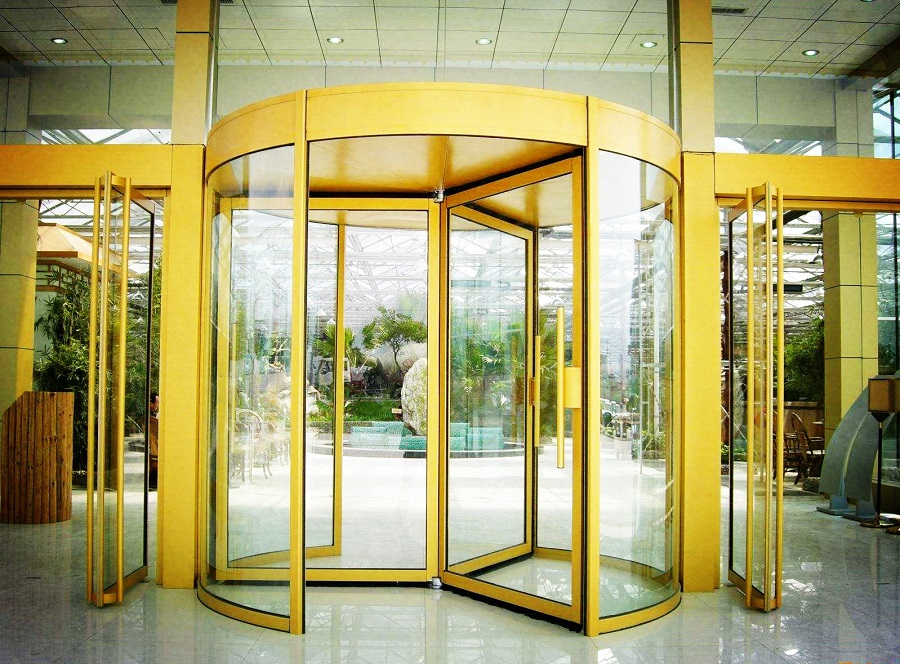

图2-1 RD3L自动旋转门 ##设计特色
Besam RD3L大型自动旋转门框由阳极氧化铝制成，可以上漆或不锈钢。
门扇由透明夹层玻璃制成，曲面玻璃使用4 + 0.76 + 4mm安全夹层玻璃，平板玻璃则使用3 + 0.76 + 3mm安全夹层玻璃。
带白色层压天花板和防尘板
驱动系统安装在天花板中心上方的框架上。 Besam旋转门的驱动机构必须通过三百万次旋转性能测试。
自行开发的CDC主控制系统具有最新的独特技术性能，可以确保最低的运行/维护成本和设备的最高安全性。
CDC控制系统具有自动诊断功能，可以执行自动事件记录，并且可以通过电话/调制解调器连接到Bristol服务中心。
RD3L大型自动旋转门可以直接安装在光滑的地面上，而无需预埋基础。
四个RD3L标准配置：
启动雷达
2。防夹住传感器入口右柱上方
3。门扇上方的非接触式水平安全传感器
4。挤压式垂直/水平安全开关
5.紧急停止按钮
6。逃生按钮：可将旋转门旋转360°，以防止行人被困在门内
7。 Limin门扇

五，功能设置
\\ u003c一\\ u003e门速度可调节
1。高速：从0.5 rpm可调到4 rpm
2。低速残疾人：可在0.1到2.5 rpm范围内调节
\\ u003c二\\ u003e RD3L的五个操作模式可以通过内置的微动开关设置：
1。自动打开：门保持静止。当内部和外部激活单元检测到行人或物体时，门的旋转部分将以正常速度旋转3个间隔，然后停止。
2。连续旋转：门低速旋转。当在门内或门外检测到行人或物体时，门的旋转部分将以正常速度旋转3个间隔，然后返回低速旋转。
3。关闭锁：如果安装了机电锁，则门将关闭并锁定。
4。手动模式：在此模式下，安全功能被禁用。
5。夏季模式：旋转门处于逃生功能。逃生门被解锁并折叠以形成大容量的通道空间，并保持空气流通。
工程人员可以根据故障显示屏上显示的代码检查代码手册，以确定是否存在故障。故障位置并及时消除。

六，安全性能
Besam产品充分考虑了安全性的需求，并首先设计人身安全位置，因此Besam产品中会突出显示此注意事项。
1。

非接触式水平安全传感器安装在门扇上方。参见图6-1 A和B
当人或物体位于区域A中时，门停止转动；
当家用物体处于在B区域中，门减速到0.5 rpm的速度。
2。
接触式挤压安全开关，水平/垂直
它安装在旋转机翼的前垂直框架和底部框架上。当有人或物体在C位置受到撞击或挤压时，门立即停止旋转门。
图：6-1 A-非-接触式水平安全传感器/ B接触式水平/垂直安全开关
# PDR是非接触式红外传感器，嵌入在驾驶室右上方的驾驶室环中门入口。如图6-2所示，它是一种防捏功能。平开门翼的前边缘距右侧固定门框500到600 mm，或角度为25°。
当该区域中有障碍物时，门立即停止并离开该区域。
停止一会后，慢慢进行。此时，如果该区域没有障碍物，它将恢复为原始速度。
图：6-2 PDR安全防夹传感器
3。
紧急疏散路线
如果RD3L主控制系统连接到建筑物火灾报警系统，则会发生火灾报警或电源故障。
在这种情况下，门将停止旋转，并且门扇将立即解锁。
此时，可以手动将门推开以形成快速的紧急疏散路径，如图6-3所示。
使用后可以手动关闭门扇。
在取消火灾警报并且电源系统恢复供电之后，通过按住程序控制面板上的C键，可以重新启动门以恢复正常运行。
图片：6-3逃生通道
4。
紧急停止按钮图6-4
发生紧急情况时，按紧急停止按钮将使门停止。
如果紧急停止，门将恢复正常旋转。
图：6-4紧急停止按钮
5。
逃生按钮
紧急情况按钮设置在旋转门翼的内部框架上，如图6-5所示。当门进入工作程序的结尾时，门旋转至完全关闭并停止在该位置，然后机电锁启动并关闭灯。
在这种情况下，当门上还有人时，您可以使用门上的两个锁定释放按钮中的任何一个来重新启动门以将其释放。
但是仅旋转一圈便再次锁定。
图：6-5退出键
6。
力敏门扇：当系统检测到有障碍物阻止门扇运行时，将切断电动机的电源，以防止人员受伤。
七，技术参数
l电源：200-240V，50-60HZ
l电源：600W驱动单元，500W照明
l保险丝：10A
